Charakterystyka projektu:

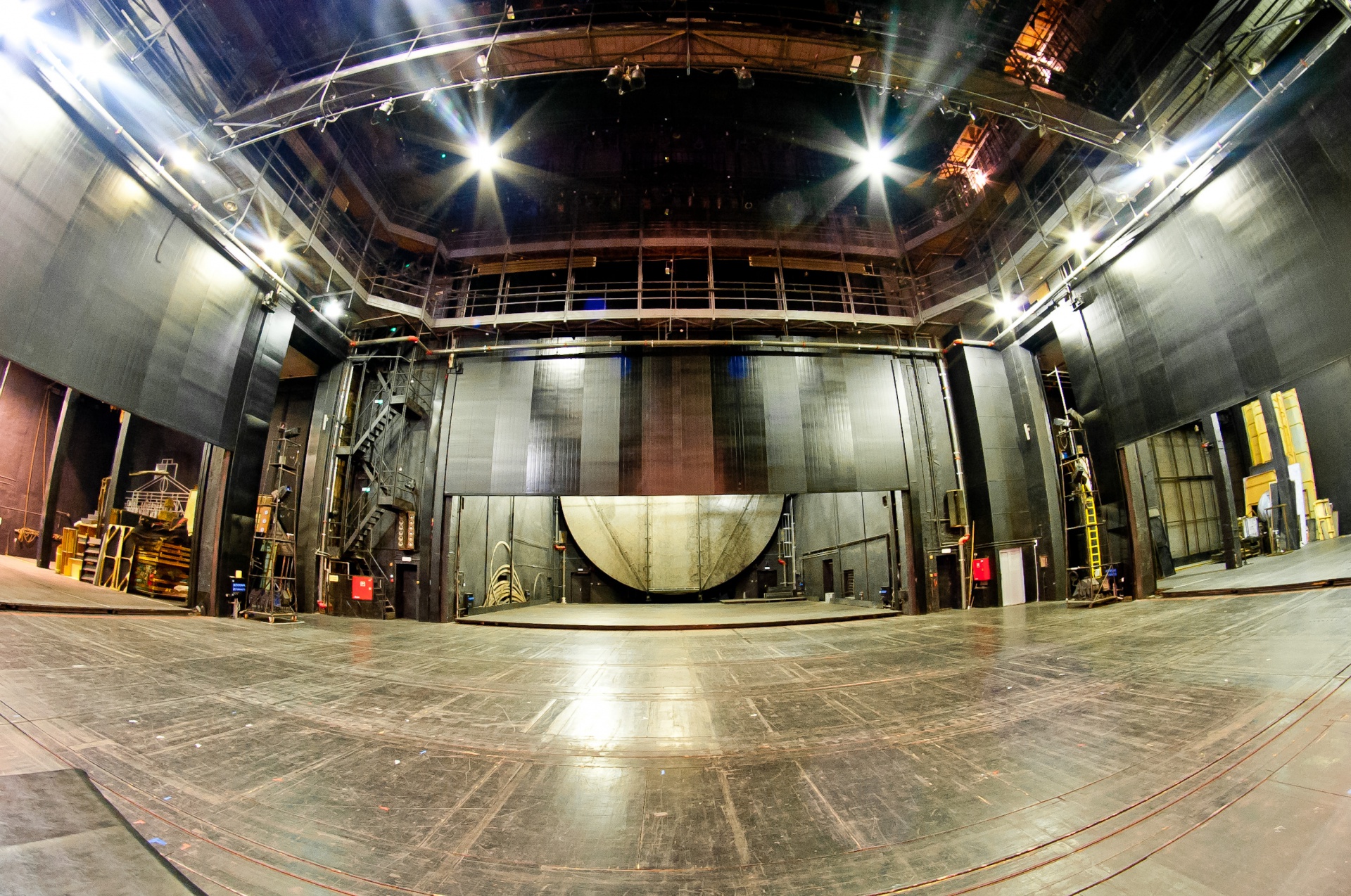

W obrębie sceny głównej umiejscowione zostały bramy:

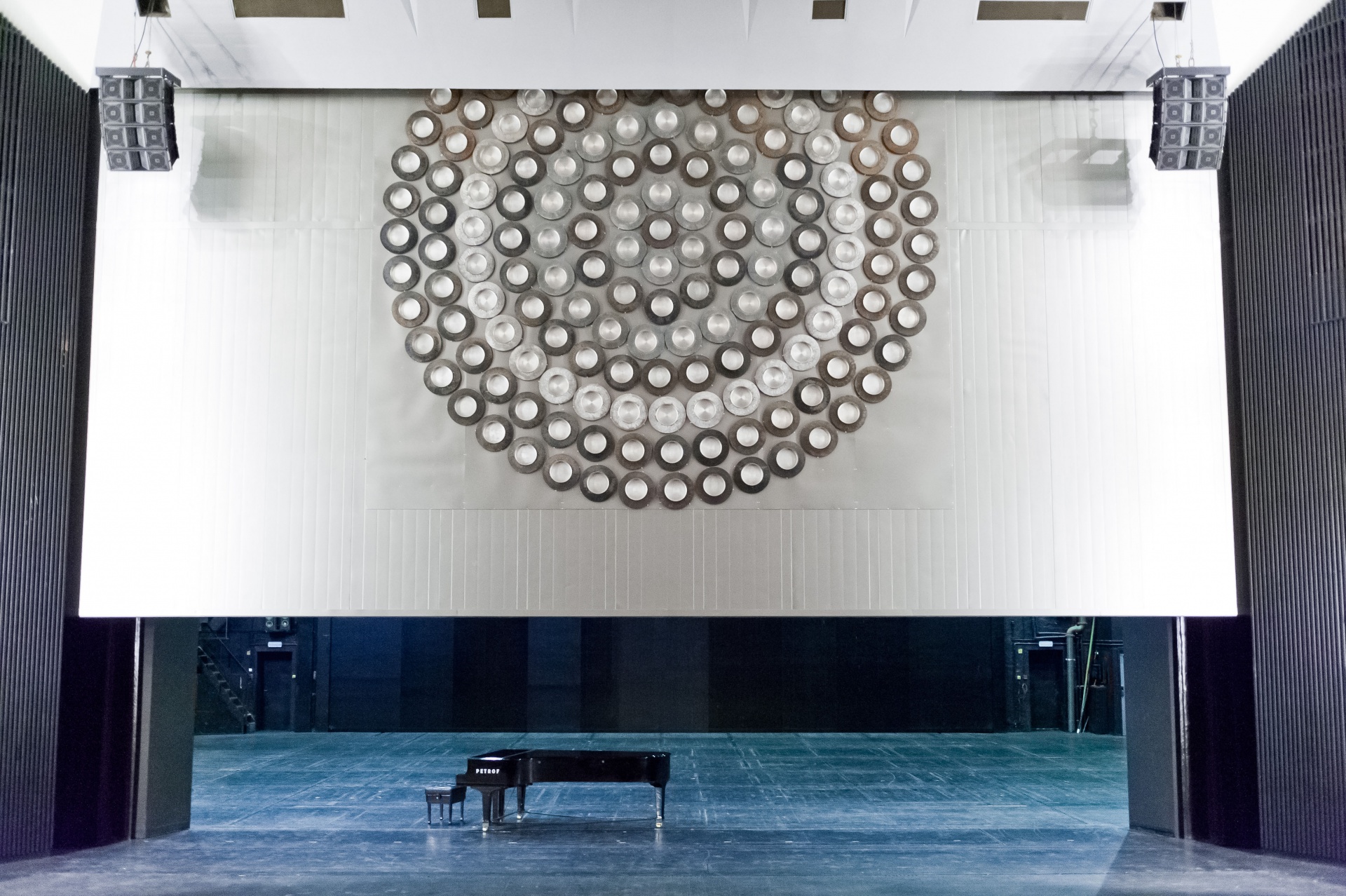

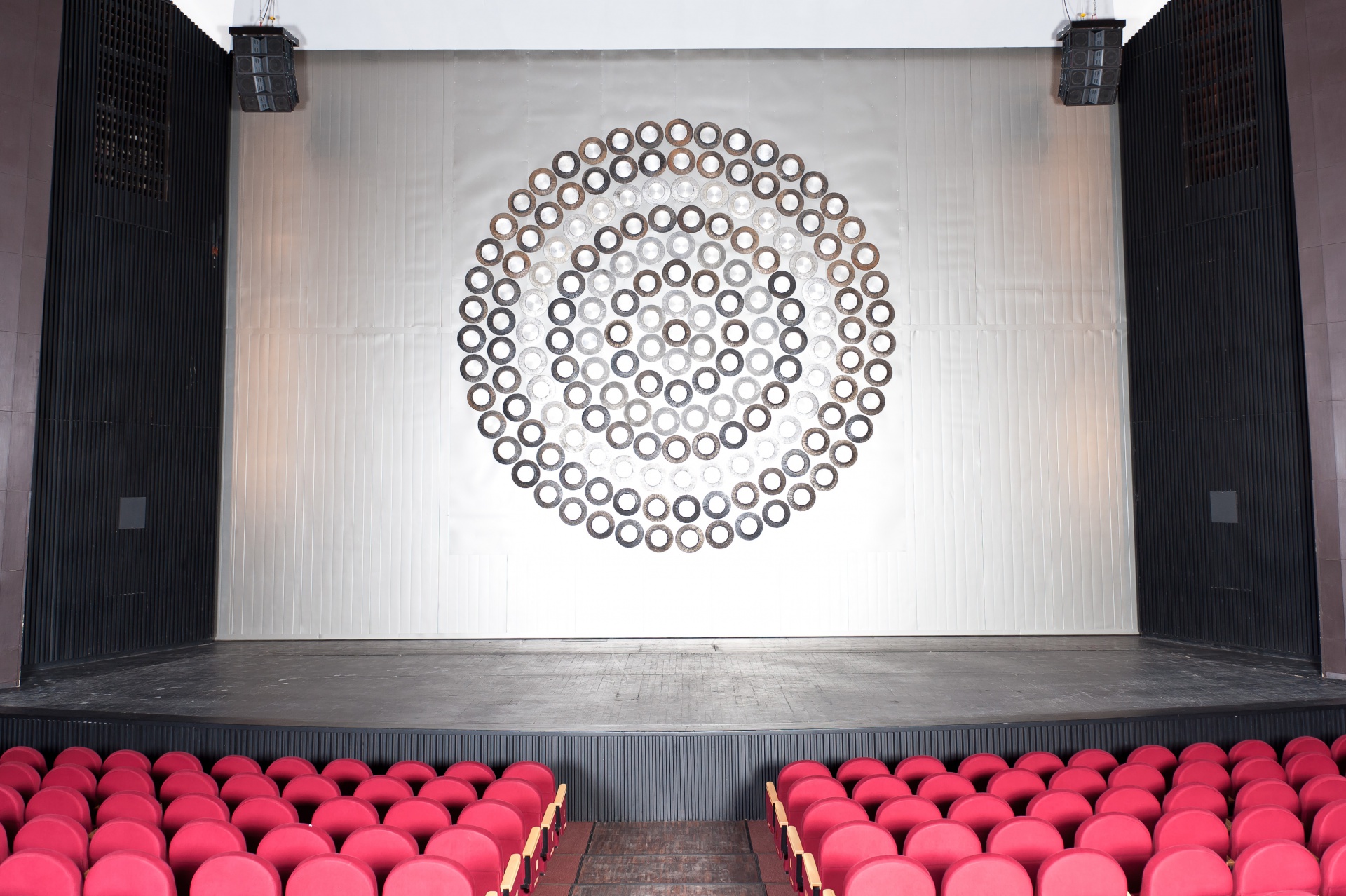

Kurtyna Przednia:

 - brama opuszczana 1-skrzydłowa klasy EI 120 (szer. 14870 x wys. 9900)

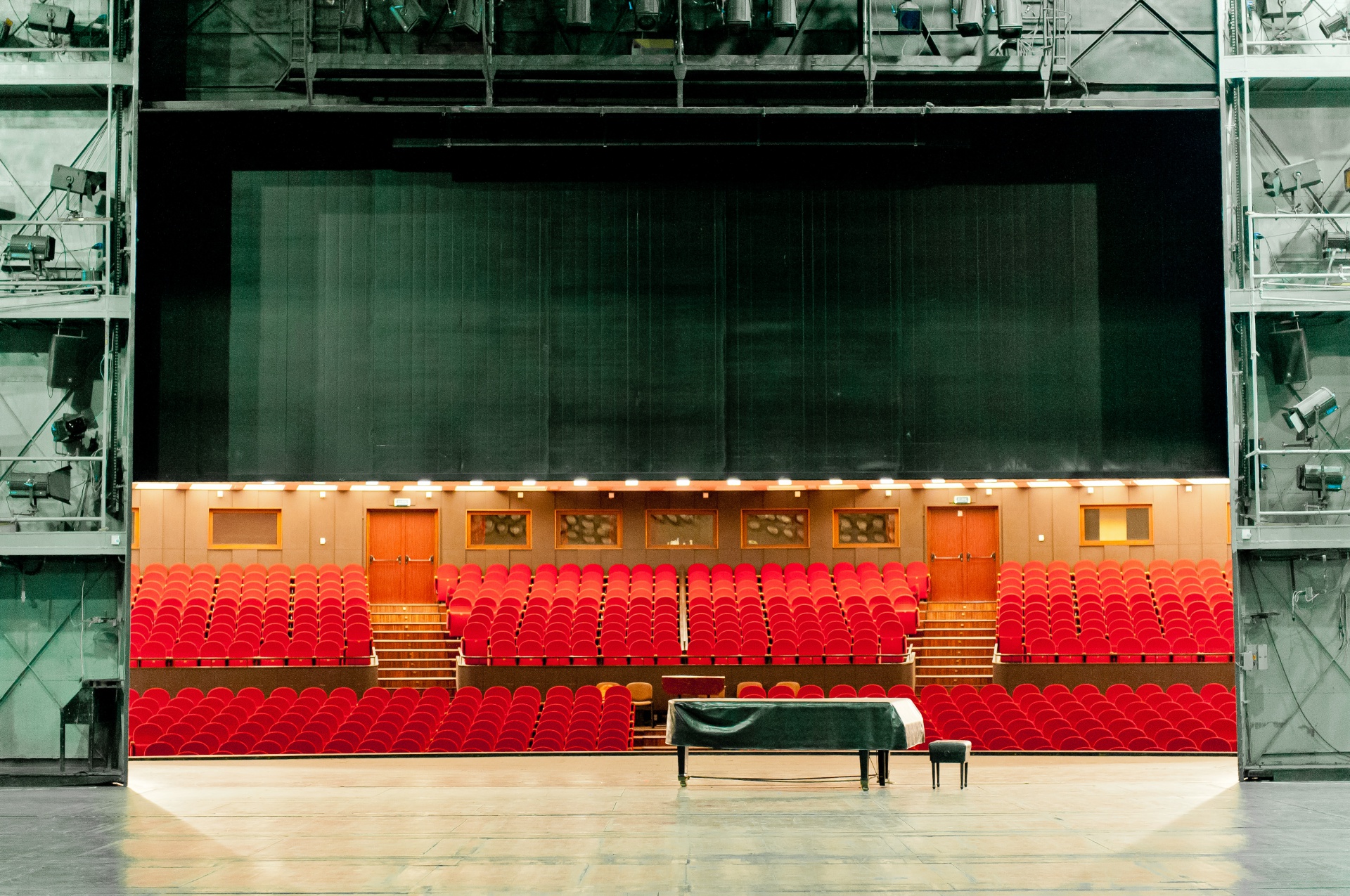

Kurtyna Tylna:

 - brama opuszczana 1-skrzydłowa klasy EI 120 (szer. 16920 x wys. 9970)

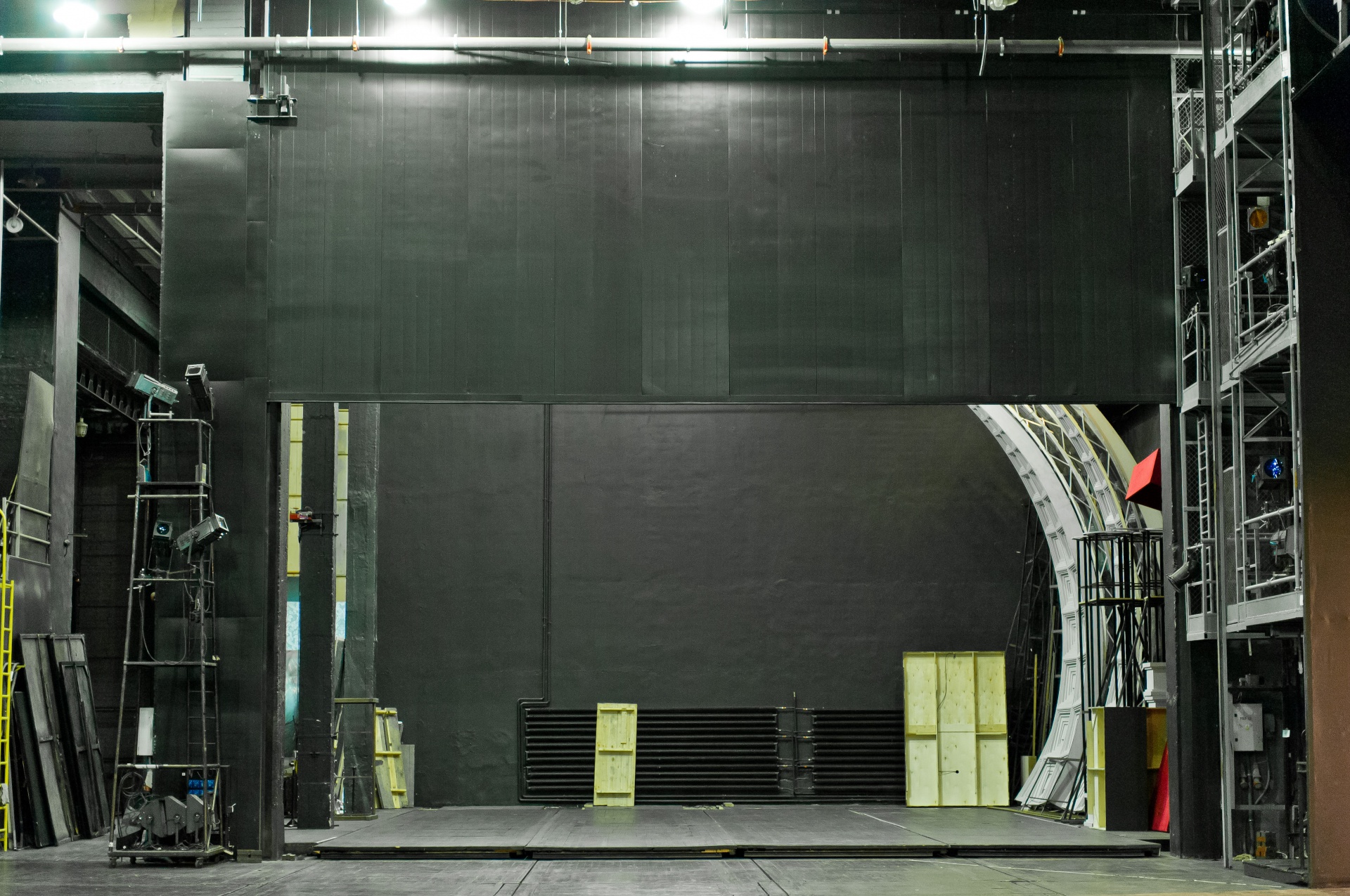

Zespół Kurtyn Bocznych:
- dwie bramy opuszczane 1-skrzydłowa klasy EI 120 (szer. 11470 x wys. 9900)
- brama przesuwna 3-skrzydłowa EI 120 (szer. 3560 x wys. 9950)
- brama przesuwna 2-skrzydłowa EI 120 (szer. 2470 x wys. 9950)

Przy projektowaniu bram brano pod uwagę:

- specyfikę modernizowanego obiektu
- potrzebę współpracy bram z innymi urządzeniami sceny
- osłonięcie obiektów ruchomych do wys. 2,5 m
- umieszczenie elementów napędowych, zabezpieczonych przed zasięgiem osób niepowołanych
- minimalizacja odległości miedzy elementami napędu i skrzydła uniemożliwiająca wypadnięcie skrzydła z prowadnic
- zastosowanie wyłącznika awaryjnego i automatycznych wyłączników krańcowych
- ograniczenie prędkości zamykania do poziomu < 0,2m/s
- zastosowanie masywnego kosza balastu ograniczającego możliwość jego przemieszczania się w przypadku awarii

Charakterystyka:

Bramy opuszczane wyposażone są w system przeciwciężarów zawieszonych na zespołach kół linowych, równoważących ciężar skrzydła bramy. Podnoszenie bram do pozycji otwartej odbywa się za pomocą zespołów napędowych, a utrzymanie w pozycji otwartej za pomocą sprzęgieł elektromagnetycznych. Skrajne położenie bramy ustala układ krańcówek. Napędy sterowane są za pomocą centrali ppoż., która posiada własne akumulatory uniezależniające system od głównego zasilania. Samodzielna centrala przy zastosowaniu osprzętu sygnalizacyjno-ostrzegawczego steruje zamykaniem i otwieraniem bramy. Zamknięcie awaryjne odbywa się bez napięciowo, na sygnał z centrali obiektowej SAP. W sytuacji zagrożenia pożarowego centrala zwalnia sprzęgło elektromagnetyczne inicjując w ten sposób grawitacyjne zamykanie się bramy.
